عملیات حرارتی فولاد یکی از مهمترین مراحل تولید و آمادهسازی قطعات فولادی در صنایع مختلف است. بسیاری از قطعاتی که در صنایع فولاد، ریختهگری، ماشینسازی، نفت و گاز، نیروگاهها، صنایع معدنی و تجهیزات سنگین مورد استفاده قرار میگیرند، برای رسیدن به خواص مکانیکی و متالورژیکی موردنظر، به یک سیکل حرارتی کنترل شده نیاز دارند.
هرچه ابعاد و وزن قطعه افزایش پیدا کند، استفاده از کورههای کوچک و محفظهای معمولی دشوارتر میشود. در این شرایط، کوره واگنی عملیات حرارتی یکی از راهکارهای متداول برای گرم کردن و انجام عملیات حرارتی روی قطعات سنگین، حجیم و طویل است.

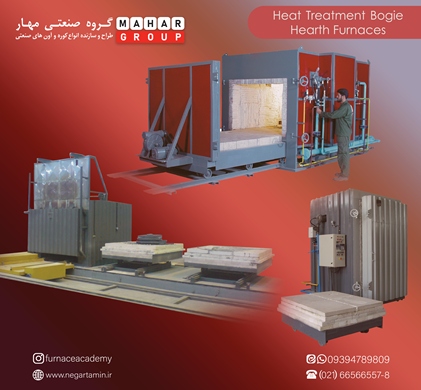

در کوره واگنی، کف کوره به صورت یک واگن متحرک قرار دارد و بار مستقیماً روی واگن قرار میگیرد. واگن پس از بارگیری وارد محفظه حرارتی میشود و پس از پایان سیکل حرارتی نیز میتواند از کوره خارج شود.
در مدلهای صنعتی گازسوز، انرژی موردنیاز برای گرمایش از طریق مشعلهای صنعتی تأمین میشود. بنابراین طراحی موفق این نوع کوره تنها به ساخت یک محفظه بزرگ و نصب چند مشعل محدود نمیشود؛ بلکه باید میان طراحی مکانیکی، نسوز و عایق، سیستم احتراق، توزیع حرارت، کنترل دما و نیازهای واقعی عملیات حرارتی ارتباط مناسبی برقرار شود.
در این مقاله، ساختمان و اصول طراحی کوره واگنی گازسوز برای عملیات حرارتی فولاد را از دیدگاه مهندسی بررسی میکنیم و اجزای اصلی آن را از شاسی و واگن تا مشعل، سیستم کنترل و تجهیزات ایمنی معرفی خواهیم کرد.
۱. کاربردکوره واگنی عملیات حرارتی چیست؟
کوره واگنی نوعی کوره صنعتی است که برای انجام فرآیندهای حرارتی روی قطعاتی با ابعاد یا وزن نسبتاً زیاد طراحی میشود.
مهمترین ویژگی این کوره، استفاده از یک واگن متحرک برای حمل بار است. به جای آنکه اپراتور قطعه سنگین را داخل محفظه کوره جابهجا کند، قطعات روی سطح واگن بارگیری شده و سپس واگن به داخل محفظه حرارتی منتقل میشود.
این ساختار برای قطعاتی مانند:
- قطعات ریختگی فولادی
- شفتها و محورهای بزرگ
- چرخدندههای بزرگ
- قطعات ماشینآلات سنگین
- سازههای فولادی
- قطعات جوشی
- قالبها و ابزارهای بزرگ
- قطعات صنایع معدنی
- قطعات صنایع نفت و گاز
- تجهیزات نیروگاهی
کاربرد زیادی دارد.
در کورههای واگنی گازسوز، مشعلهای صنعتی در نقاط مناسب کوره نصب میشوند و با تولید گازهای داغ (محصولات احتراق)، انرژی حرارتی موردنیاز را به بار منتقل میکنند.
بنابراین سه سیستم اصلی در عملکرد کوره با یکدیگر در ارتباط هستند:
سیستم مکانیکی بابت حمل و نگهداری بار
سیستم احتراق بابت تولید انرژی حرارتی مورد نیاز
سیستم کنترل بابت تنظیم و اجرای سیکل حرارتی
عملکرد مناسب کوره زمانی حاصل میشود که این سه بخش بهصورت هماهنگ طراحی شده باشند.
۲. چرا برای قطعات بزرگ فولادی از کوره واگنی استفاده میشود؟
یکی از محدودیتهای اصلی کورههای محفظهای ثابت، نحوه بارگیری قطعات سنگین و حجیم است.
وقتی وزن قطعه چند تن باشد، استفاده از تجهیزات جابهجایی مانند جرثقیل، لیفتراک یا تجهیزات انتقال بار برای قرار دادن قطعه داخل کوره اهمیت زیادی پیدا میکند.
در کوره واگنی عملیات حرارتی قطعات سنگین، این مسئله سادهتر میشود.
قطعه ابتدا روی واگن قرار میگیرد. سپس واگن به داخل کوره منتقل میشود.
این طراحی چند مزیت مهم دارد:
امکان بارگیری قطعات سنگین
واگن میتواند برای تحمل وزنهای بالا طراحی شود و بار مستقیماً روی سازه آن قرار گیرد.
امکان بارگیری قطعات حجیم
ابعاد محفظه میتواند متناسب با قطعات موردنظر طراحی شود.
سهولت دسترسی به بار
وقتی واگن خارج از کوره قرار دارد، دسترسی به سطح بارگیری بسیار بهتر است.
انعطافپذیری بیشتر در کارخانه
میتوان فرآیند بارگیری و تخلیه را با جرثقیل سقفی یا تجهیزات حمل موجود در کارخانه هماهنگ کرد.
مناسب برای تولیدات متنوع
کوره واگنی سوختی میتواند برای قطعاتی با هندسه و وزن متفاوت طراحی شود؛ البته نحوه بارگذاری و ظرفیت واقعی کوره باید از ابتدا در طراحی مشخص شده باشد.
۳. اصول طراحی کوره واگنی عملیات حرارتی فولاد
یکی از اشتباهات رایج در طراحی یا خرید کوره، شروع کار از ابعاد ظاهری کوره است.طراحی یک کوره واگنی عملیات حرارتی باید از فرآیند شروع شود.
برای مثال ممکن است خریدار بگوید، یک کوره ۳×۴×۲ متر میخواهم.
اما این اطلاعات بهتنهایی برای طراحی یک کوره عملیات حرارتی کافی نیست.
طراحی باید با پاسخ به مجموعهای از پرسشهای فرآیندی آغاز شود:
- قطعه چیست؟
- جنس قطعه چیست؟
- حداکثر وزن بار چقدر است؟
- ابعاد قطعات چقدر است؟
- دمای موردنیاز چقدر است؟
- سیکل حرارتی چیست؟
- نرخ گرمایش موردنیاز چقدر است؟
- زمان نگهداری در دمای هدف چقدر است؟
- روش سرمایش چیست؟
- میزان تولید روزانه یا ماهانه چقدر است؟
- آیا بارگذاری همیشه مشابه است؟
- چه میزان یکنواختی دمایی موردنیاز است؟
پاسخ این پرسشها مستقیماً روی طراحی کوره تأثیر میگذارد.
به همین دلیل، کوره عملیات حرارتی یک محصول کاملاً فرآیندمحور است و نمیتوان صرفاً بر اساس ابعاد یا ظرفیت اسمی آن را طراحی کرد.
۴. ساختمان اصلی کوره های واگنی
یک کوره واگنی صنعتی عملیات حرارتی گازسوز از مجموعهای از سیستمهای مکانیکی، حرارتی، احتراقی و کنترلی تشکیل شده است.
مهمترین اجزای آن عبارتاند از:
- شاسی و سازه اصلی
- محفظه حرارتی
- سیستم نسوز و عایق
- واگن
- سیستم حرکت واگن
- درب کوره
- مشعلهای صنعتی
- سیستم تأمین سوخت
- سیستم تأمین هوای احتراق
- سیستم تخلیه محصولات احتراق
- سیستم کنترل دما
- ترموکوپلها
- تابلو کنترل و اتوماسیون
- تجهیزات ایمنی
- تجهیزات اندازهگیری و ثبت اطلاعات
هر یک از این اجزا نقش مستقلی دارد، اما عملکرد نهایی کوره حاصل تعامل همه آنهاست.
۵. طراحی شاسی و سازه فلزی کوره
سازه اصلی وظیفه تحمل وزن مجموعه کوره و نیروهای ناشی از بهرهبرداری را بر عهده دارد.
در کورههای بزرگ، طراحی سازه اهمیت ویژهای دارد، زیرا وزن محفظه، پوشش نسوز، درب و تجهیزات جانبی قابلتوجه است.
از طرف دیگر، قسمتهایی از سازه در معرض دما و تغییرات حرارتی قرار دارند.
بنابراین در طراحی باید به مواردی مانند:
- استحکام مکانیکی
- تغییر شکل
- انبساط حرارتی
- پایداری سازه
- نحوه اتصال اجزا
- دسترسی برای تعمیرات
- زیبایی دیداری
توجه شود.
طراحی سازه نباید فقط برای شرایط سرد انجام شود؛ بلکه باید رفتار مجموعه در شرایط گرم نیز مورد بررسی قرار گیرد.
یکی از امتیازات سازه فلزی کوره، ساخت کوره با استفاده از ورق های فرم کاری شده می باشد ( Metal Sheet) که در مقایسه با نمونه های ساخته شده از مقاطع ساختمانی تمایز ویژه ای دارند. زیبایی ، دقت ساخت و استحکام بیشتر از ویژگی های بارز ساخت استراکچر فلزی کوره با ورق های فرم کاری شده می باشد.
۶. طراحی ابعادی محفظه حرارتی کوره واگنی
محفظه حرارتی فضایی است که بار در داخل آن قرار میگیرد و فرآیند حرارتی در آن انجام میشود.
در انتخاب ابعاد داخلی محفظه حرارتی کوره ، باید بر اساس ابعاد مفید بار تعیین شود.
در طراحی محفظه باید فاصله مناسب میان:
- بار و دیوارهها
- بار و سقف
- بار و مشعلها
- بار و مسیر جریان گازهای داغ
در نظر گرفته شود.
اگر بار بیش از اندازه به دیواره یا مسیر مستقیم شعله نزدیک شود، ممکن است توزیع دما نامناسب شده و بخشی از قطعه سریعتر از بخش دیگر گرم شود.
از سوی دیگر، فضای بسیار بزرگ نیز باعث افزایش حجم گرمشونده و در نتیجه افزایش هزینه انرژی و زمان رسیدن دیرتر به شرایط کاری میشود.
بنابراین ابعاد محفظه باید نتیجه یک طراحی مهندسی و فرآیند محور باشد.
۷. سیستم نسوز و انتخاب عایق های کوره
یکی از مهمترین بخشهای کوره واگنی، پوشش داخلی و سیستم عایقکاری آن است.
هدف این سیستم، ایجاد یک محیط مناسب برای حفظ انرژی حرارتی در محفظه و کاهش انتقال حرارت به بدنه خارجی کوره است.
پوشش کوره معمولاً از چند لایه تشکیل میشود که بسته به دمای کاری، نوع کوره و شرایط مکانیکی میتوانند شامل مواد مختلفی باشند.
از جمله:
- آجرهای نسوز
- آجرهای عایق
- الیاف سرامیکی
- مواد عایق حرارتی
انتخاب مواد تنها بر اساس حداکثر دمای اعلامشده آنها انجام نمیشود.
شرایطی مانند:
- شوک حرارتی
- سرعت گرمایش و سرمایش
- تماس احتمالی با شعله
- سایش مکانیکی
- نحوه تعمیر
- عمر مورد انتظار
نیز باید در نظر گرفته شود.
در کورههای واگنی، کف کوره و واگن نیز اهمیت ویژهای دارند، زیرا باید علاوه بر شرایط حرارتی، وزن بار را نیز تحمل کنند.
-
نکات مهم در طراحی واگن کوره
واگن یکی از اصلیترین تفاوتهای کوره واگنی با بسیاری از کورههای ثابت است.
واگن باید همزمان دو وظیفه مهم را انجام دهد:
حمل مکانیکی بار به اضافه تشکیل بخشی از کف حرارتی کوره، به همین دلیل طراحی آن ساده نیست.
واگن معمولاً دارای:
- شاسی فولادی
- چرخها
- سیستم انتقال نیرو
- کف نسوز
- لایههای عایق
- سازوکارهای اتصال یا هدایت
می باشد.
در طراحی واگن باید وزن خود واگن به همراه حداکثر بار، نحوه توزیع وزن و محلهای تمرکز بار در نظر گرفته شود.
برای مثال، قرار دادن یک قطعه بسیار سنگین در یک نقطه خاص میتواند نیروهای متفاوتی نسبت به یک بار یکنواخت روی شاسی ایجاد کند.
واگن کورههای صنعتی میتواند با سیستمهای مختلفی حرکت کند، اما در کورههای بزرگ و سنگین معمولاً از سیستم محرک موتوری استفاده میشود.
اجزای سیستم حرکت میتواند شامل:
- ریل
- چرخ
- موتور
- گیربکس
- کوپلینگ
- زنجیر یا مکانیزم انتقال نیرو
- سیستم توقف
- تجهیزات کنترل
باشد.
سیستم حرکت باید توان کافی برای جابهجایی واگن و بار را داشته باشد.
همچنین حرکت باید کنترلشده و ایمن باشد.
در کورههای بزرگ، طراحی سیستم حرکت صرفاً انتخاب یک موتور قدرتمند نیست. مواردی مانند اصطکاک، شیب مسیر، وزن کل، شتاب و نحوه انتقال نیرو نیز اهمیت دارند.
انتخاب نسوزهای اطراف واگن اعم از شکل فیزیکی و جنس متریال مصرفی، مکانیزم چرخ ها و ریل ها برای سهولت کارکرد در دمای بالا و سیستم آب بندی دمایی واگن با دیوارهای جانبی از اهمیت بسیاری برخوردار است.
-
درب کوره و آببندی محفظه
درب کوره باید امکان ورود و خروج واگن و بار را فراهم کند و در زمان اجرای عملیات حرارتی، تا حد امکان مانع خروج کنترلنشده حرارت شود.
درب ممکن است با مکانیزمهای مختلفی مانند حرکت عمودی ( گیوتینی)، لولایی یا متصل بر روی واگن باز و بسته شود.
در طراحی درب باید به موارد زیر توجه شود:
- وزن درب
- عایقکاری
- استحکام سازه
- انبساط حرارتی
- آببندی
- سهولت تعمیر
- ایمنی اپراتور
در کورههای بزرگ، طراحی نامناسب درب میتواند باعث افزایش اتلاف حرارت، ورود هوای ناخواسته و کاهش راندمان کوره شود.
متداول ترین مکانیزم مورد استفاده برای درب کوره های واگنی عملیات حرارتی استفاده از درب گیوتینی می باشد. اگرچه که استفاده از درب لولایی و درب متصل بر روی واگن نیز در موارد محدودتر استفاده می شود. هر یک از این مکانیزم های درب دارای مزایا و معایب خاص خود می باشد.
-
. سیستم احتراق و مشعلهای صنعتی
در کورههای واگنی گازسوز، انرژی موردنیاز برای گرم کردن محفظه و بار توسط مشعلهای صنعتی تأمین میشود.
اما انتخاب مشعل فقط بر اساس ظرفیت حرارتی آن انجام نمیشود.
یک سیستم احتراق مناسب باید بتواند:
- توان حرارتی موردنیاز را تأمین کند؛
- در محدوده کاری کوره کنترلپذیر باشد؛
- احتراق پایدار ایجاد کند؛
- توزیع مناسبی از حرارت ایجاد کند؛
- شرایط لازم برای کنترل دما را فراهم کند؛
- با سیستم کنترل کوره هماهنگ باشد.
نوع مشعل، ظرفیت، تعداد و محل نصب آنها باید بر اساس هندسه کوره و فرآیند حرارتی تعیین شود.
مشعل ها دارای تنوع ساختاری زیادی می باشند. بهترین گزینه مشعل برای کوره های واگنی عملیات حرارتی، مشعل های سرعت متوسط با بلوک مشعل از جرم ریختنی مقاوم به دما و شوک حرارتی می باشد.
کیفیت اجزای ادوات خط احتراق و مهندسی صحیح این خط تاثیر به سزایی در کیفیت عملکردی کوره خواهد داشت. کنترل متقارن و خطی نسبت سوخت به هوا و نحوه کنترل این نسبت با دمای داخل کوره بسیار مهم و تخصصی می باشد. در طراحی کوره های مهندسی ساز، استفاده از گاورنر و دمپرموتور و شیر پروانه ای برای برقراری ارتباط خطی بین میزان گاز و هوای مصرفی الزامی می باشد.
چنانچه موضوع مدیریت میزان گاز مصرفی برای خریدار کوره حائز اهمیت باشد، پیشنهاد می گردد تا با استفاده از سیستم رکوپراتور نسبت به پیش گرم نمودن دمای هوای احتراق قبل از ورود به مشعل ها اقدام گردد. سیستم رکوپراتور، بخشی از انرژی گرمایی خارج شده از اگزوز کوره را بازیافت نموده و با این انرژی، هوای احتراق را تا ۴۰۰ درجه سانتی گراد گرم نموده و موجب افزایش راندمان احتراق و کاهش مصرف گاز خواهیم شد.
-
جانمایی مشعلها و توزیع حرارت
یکی از مهمترین موضوعات در طراحی کورههای گازسوز، نحوه توزیع و آرایش چیدمان مشعلها است.
هدف این نیست که صرفاً تعداد مشخصی مشعل در دیواره کوره نصب شود.
هدف اصلی ایجاد یک میدان حرارتی مناسب و کنترلپذیر در فضای کوره است.
جانمایی مشعلها باید با توجه به:
- ابعاد محفظه
- شکل بار
- نحوه چیدمان قطعات
- تعداد زونهای حرارتی
- مسیر حرکت گازهای داغ
- محل خروج محصولات احتراق
- دمای کاری
انجام شود.
در طراحیهای صنعتی، باید از ایجاد نقاط بسیار داغ یا بسیار سرد تا حد امکان جلوگیری شود.
به همین دلیل، طراحی سیستم احتراق باید همزمان با طراحی محفظه حرارتی انجام شود، نه اینکه ابتدا محفظه ساخته شود و سپس مشعلها بهصورت تجربی روی آن نصب شوند.
-
سیستم تأمین سوخت و هوای احتراق
مشعل بدون یک سیستم تأمین سوخت مناسب نمیتواند عملکرد قابلاعتمادی داشته باشد.
سیستم سوخت میتواند شامل تجهیزاتی مانند:
- خط گاز
- شیرهای قطع و وصل
- فیلتر
- رگولاتور
- تجهیزات کنترل فشار
- شیرهای ایمنی
- قطار گاز
- تجهیزات تشخیص شعله
- فن دمنده احتراق
باشد.
فن دمنده احتراق مورد استفاده در کوره های با مشعل صنعتی می بایست از نوع فشار بالا ) High Pressure) با حجم هوا دهی مناسب انتخاب و نصب گردد.
فشار و دبی مناسب سوخت و هوا، پایداری شعله و کیفیت احتراق از عوامل مهم در عملکرد سیستم هستند.
-
تخلیه محصولات احتراق
احتراق سوخت باعث تولید گازهای داغ میشود که باید مسیر مشخصی برای خروج از کوره داشته باشند.
سیستم تخلیه محصولات احتراق شامل مسیرهایی مانند:
- کانالهای خروجی
- دودکش
- تجهیزات کنترل جریان
- فن یا سیستم مکش، در صورت نیاز
- دمپرها
است.
طراحی این بخش باید با سیستم احتراق و محفظه هماهنگ باشد.
اگر جریان خروج گازهای داغ به درستی کنترل نشود، میتواند بر:
- فشار داخل کوره
- پایداری شعله
- توزیع حرارت
- مصرف سوخت
- عملکرد مشعلها
تأثیر بگذارد.
بنابراین دودکش صرفاً یک مسیر خروج دود نیست؛ بلکه بخشی از سیستم حرارتی و احتراقی کوره است.
-
کنترل دما در کوره واگنی گازسوز
هدف سیستم کنترل این است که کوره بتواند سیکل حرارتی تعریف شده را با دقت و تکرارپذیری مناسب اجرا کند.
کنترل دما معمولاً بر اساس اندازهگیری دمای واقعی کوره و مقایسه آن با دمای تنظیمشده انجام میشود.
سپس سیستم کنترل با تغییر توان حرارتی مشعلها، شرایط گرمایش ( نرخ افزایش دما ) را تنظیم میکند.
در کورههای صنعتی بزرگ، استفاده از چند زون حرارتی میتواند امکان کنترل بهتر توزیع دما و یکنواختی بیشتر را فراهم نماید.
برای مثال، اگر کوره به چند زون تقسیم شود، میتوان توان حرارتی هر بخش را مستقلتر کنترل کرد تا اختلاف دمای قسمتهای مختلف کاهش پیدا کند. البته لازم به ذکر است که تعداد زون حرارتی بیشتر علی رغم ارتقای کیفیت عملکردی کوره ، موجب افزایش قیمت ساخت کوره نیز خواهد شد.
۱۶. ترموکوپلها و نقاط اندازهگیری دما
ترموکوپل یکی از مهمترین تجهیزات اندازهگیری در کوره عملیات حرارتی است.
اما صرفاً نصب یک ترموکوپل در کوره برای کنترل دقیق فرآیند کافی نیست.
تعداد و محل نصب ترموکوپل ها در کنار کیفیت ترموکوپل استفاده شده در کوره اهمیت زیادی در سنجش دقیق دمای داخل کوره دارد.
ترموکوپلها ممکن است برای اهداف مختلفی مورد استفاده قرار گیرند:
- کنترل دمای زون
- پایش دمای محفظه
- اندازهگیری دمای نزدیک بار
- ثبت اطلاعات فرآیند
- کنترل یکنواختی دما
تعداد و محل ترموکوپلها باید متناسب با اندازه کوره، تعداد زونها، نوع بار و الزامات فرآیند تعیین شود.
در کاربردهای حساس، علاوه بر کنترل دمای کوره، ممکن است پایش مستقیم دمای قطعه نیز اهمیت پیدا کند.
-
یکنواختی دما؛ یکی از مهمترین معیارهای کیفیت کوره
رسیدن کوره به دمای مثلاً ۸۰۰ یا ۹۰۰ درجه سانتیگراد به تنهایی به معنای مناسب بودن کوره برای عملیات حرارتی نیست.
ممکن است نمایشگر کنترلر دمای موردنظر را نشان دهد، اما نقاط مختلف محفظه دماهای متفاوتی داشته باشند.
برای عملیات حرارتی فولاد، این موضوع اهمیت زیادی دارد؛ زیرا خواص نهایی قطعه به سیکل حرارتی واقعی آن وابسته است.
عوامل مؤثر بر یکنواختی دما شامل:
- طراحی محفظه
- جانمایی مشعلها
- تعداد زونها
- مسیر گازهای داغ
- عایقکاری
- نحوه بارگذاری
- فاصله قطعات از دیوارهها
- محل ترموکوپلها
- تنظیم سیستم احتراق
هستند.
بنابراین یکنواختی دما باید از مرحله طراحی در نظر گرفته شود.
-
بارگذاری قطعات فولادی در کوره
حتی بهترین کوره نیز در صورت بارگذاری نادرست نمیتواند الزاماً بهترین نتیجه را ارائه دهد.
بار باید به شکلی قرار گیرد که مسیر انتقال حرارت تا حد امکان مختل نشود.
در طراحی بارگذاری باید به مواردی مانند:
- فاصله قطعات
- وزن قطعات
- سطح تماس
- ارتفاع بار
- شکل هندسی
- استفاده از فیکسچر
- نقاط تمرکز وزن
توجه شود.
برای قطعات بزرگ، نحوه قرار گرفتن آنها روی واگن میتواند حتی بر طراحی خود واگن نیز اثر بگذارد.
به همین دلیل، اطلاعات بارگذاری باید از ابتدای پروژه در اختیار طراح کوره قرار گیرد.
-
کوره واگنی چگونه یک سیکل عملیات حرارتی را اجرا میکند؟
یک سیکل معمولی را میتوان به مراحل زیر تقسیم کرد:
مرحله اول: بارگیری
قطعات روی واگن قرار میگیرند و نحوه چیدمان آنها بررسی میشود.
مرحله دوم: ورود واگن
واگن وارد محفظه حرارتی میشود و درب بسته میشود.
مرحله سوم: شروع گرمایش
مشعلها با توجه به برنامه کنترل فعال میشوند و دمای محفظه افزایش پیدا میکند.
مرحله چهارم: رسیدن به دمای هدف
کنترلر با دریافت اطلاعات ترموکوپلها، توان حرارتی را تنظیم میکند.
مرحله پنجم: نگهداری
پس از رسیدن سیستم به شرایط تعیینشده، دما برای مدت مشخصی در محدوده موردنظر حفظ میشود.
مرحله ششم: سرمایش
بسته به فرآیند، سرمایش ممکن است داخل کوره، خارج از کوره یا با روش دیگری انجام شود.
مرحله هفتم: تخلیه بار
پس از رسیدن قطعه به شرایط موردنظر، واگن از کوره خارج و قطعه تخلیه میشود.
این توالی ساده نشان میدهد که کوره واگنی در حقیقت یک سیستم کامل اجرای سیکل حرارتی است و نه صرفاً یک محفظه گرم.
-
طراحی کوره واگنی برای انواع فولاد
نوع فولاد و کاربرد قطعه میتواند بر طراحی کوره اثرگذار باشد.
فولادهای مختلف ممکن است به سیکلهای حرارتی متفاوتی نیاز داشته باشند.
از جمله:
- فولادهای کربنی
- فولادهای کمآلیاژ
- فولادهای آلیاژی
- فولادهای ابزار
- قطعات فولادی ریختگی
- قطعات جوشی
- قطعات سنگین ماشینکاریشده
پارامترهایی مانند نرخ گرمایش، دمای عملیات، زمان نگهداری و روش سرمایش باید بر اساس جنس و ابعاد قطعه تعیین شوند.
بنابراین سازنده کوره باید قبل از طراحی نهایی، اطلاعات فرآیندی و متالورژیکی قطعه را از خریدار دریافت کند.
-
مهمترین پارامترهای فنی در طراحی کوره واگنی گازسوز
مهمترین پارامترهایی که باید در طراحی یک کوره واگنی عملیات حرارتی مشخص شوند عبارتاند از:
| پارامتر | نقش در طراحی |
| حداکثر دمای طراحی | تعیین الزامات حرارتی و متریال |
| دمای کاری | تعیین شرایط واقعی بهرهبرداری |
| ابعاد مفید محفظه | تعیین ظرفیت هندسی |
| وزن بار | تعیین طراحی واگن و سیستم حرکت |
| نرخ گرمایش | تعیین ظرفیت سیستم احتراق |
| زمان سیکل | تعیین توان و بهرهوری |
| یکنواختی دما | تعیین کیفیت عملکرد حرارتی |
| تعداد زونها | تعیین سطح کنترل حرارتی |
| نوع سوخت | تعیین طراحی سیستم احتراق |
| ظرفیت مشعلها | تعیین انرژی ورودی |
| سیستم تخلیه دود | تعیین شرایط جریان گاز |
| تعداد ترموکوپلها | تعیین کیفیت اندازهگیری |
| نوع عایق | تعیین اتلاف حرارتی |
| نحوه بارگذاری | تعیین شرایط انتقال حرارت |
-
خطاهای رایج در طراحی کورههای واگنی عملیات حرارتی
انتخاب کوره فقط بر اساس ابعاد
ابعاد بزرگتر همیشه به معنی کوره بهتر نیست. فضای اضافی میتواند مصرف انرژی و زمان گرمایش را افزایش دهد.
بیتوجهی به وزن واقعی بار
واگن و سیستم حرکت باید بر اساس وزن واقعی و نحوه توزیع بار طراحی شوند.
انتخاب مشعل فقط بر اساس ظرفیت اسمی
توان مشعل به تنهایی تضمین کننده عملکرد مناسب کوره نیست. نحوه توزیع مشعلها و مسیر جریان گازهای داغ نیز اهمیت دارد.
طراحی نامناسب عایق
عایق ضعیف باعث افزایش اتلاف حرارتی و کاهش راندمان میشود.
تعداد ناکافی نقاط اندازهگیری
یک نقطه اندازهگیری نمیتواند لزوماً وضعیت تمام نقاط محفظه را نشان دهد.
توجه نکردن به بار واقعی
کورهای که بدون توجه به شکل و نحوه بارگذاری طراحی شده باشد، ممکن است در شرایط واقعی عملکرد متفاوتی داشته باشد.
بیتوجهی به انبساط حرارتی
اجزای فلزی و نسوز در دمای بالا رفتار متفاوتی دارند و این موضوع باید در طراحی لحاظ شود.
سیستم کنترل ضعیف
مشعل قدرتمند بدون سیستم کنترل مناسب میتواند به جای ایجاد عملکرد بهتر، کنترل فرآیند را دشوار کند.
-
یک کوره واگنی استاندارد باید چه ویژگیهایی داشته باشد؟
یک کوره مناسب برای عملیات حرارتی فولاد باید مجموعهای از ویژگیهای مکانیکی، حرارتی و کنترلی را در کنار یکدیگر داشته باشد.
مهمترین آنها عبارتاند از:
- سازه مستحکم
- واگن متناسب با وزن بار
- سیستم حرکت مطمئن
- پوشش نسوز مناسب
- عایقکاری مهندسیشده
- مشعلهای صنعتی مناسب
- توزیع صحیح مشعلها
- سیستم احتراق پایدار
- کنترل مناسب نسبت هوا و سوخت
- تخلیه مناسب محصولات احتراق
- کنترل چندنقطهای دما
- امکان اجرای سیکلهای حرارتی مختلف
- سیستمهای ایمنی مناسب
- دسترسی مناسب برای تعمیرات
- امکان ثبت و پایش اطلاعات فرآیند
اما مهمتر از فهرست تجهیزات، هماهنگی این اجزا با یکدیگر است.
-
طراحی موفق کوره واگنی؛ ترکیب چند دانش مهندسی
طراحی یک کوره واگنی عملیات حرارتی را نمیتوان فقط یک پروژه ساخت مکانیکی دانست.
در یک کوره صنعتی مناسب، چند حوزه مهندسی باید در کنار یکدیگر قرار گیرند:
طراحی مکانیکی
برای سازه، واگن، درب و سیستم حرکت.
مهندسی ترمودینامیک
برای محاسبه انرژی، عایقکاری، انتقال حرارت و رفتار محفظه.
مهندسی احتراق
برای انتخاب مشعل، تأمین سوخت و هوا، کنترل احتراق و تخلیه محصولات احتراق.
مهندسی نسوز
برای انتخاب و اجرای پوشش داخلی و عایق.
برق و اتوماسیون
برای کنترل مشعلها، دما، سیکل حرارتی، تجهیزات ایمنی و ثبت اطلاعات.
دانش عملیات حرارتی و متالورژی
برای اطمینان از اینکه کوره واقعاً قادر به اجرای فرآیند موردنظر مشتری است.
به همین دلیل، کیفیت یک کوره واگنی را نباید فقط از روی ظاهر، ضخامت ورق یا تعداد مشعلهای آن قضاوت کرد.
جمعبندی
کوره واگنی عملیات حرارتی گازسوز، یک سیستم صنعتی چندبخشی است که برای انجام عملیات حرارتی روی قطعات فولادی سنگین، حجیم و طویل طراحی میشود.
در یک کوره عملیات حرارتی واگنی، واگن:وظیفه حمل بار، محفظه حرارتی :وظیفه ایجاد محیط حرارتی، سیستم نسوز و عایق: وظیفه حفظ انرژی و کاهش اتلاف حرارتی، مشعلها: وظیفه تولید حرارت و سیستم کنترل: وظیفه اجرای دقیق سیکل حرارتی را بر عهده دارند.
با این حال، هیچیک از این اجزا به تنهایی تضمینکننده کیفیت کوره نیست.
عملکرد واقعی کوره حاصل هماهنگی میان:
طراحی محفظه + سیستم احتراق + توزیع حرارت + عایقکاری + واگن + کنترل دما + نحوه بارگذاری + الزامات فرآیند عملیات حرارتی
است.
به همین دلیل، هنگام طراحی یک کوره واگنی برای عملیات حرارتی فولاد، باید پروژه از شناخت دقیق قطعه و فرآیند آغاز شود و سپس ابعاد، ظرفیت، سیستم احتراق، تعداد زونها، عایق، واگن، سیستم کنترل و سایر اجزا بر اساس همان نیازها طراحی شوند.
در مقاله بعدی، از زاویهای متفاوت به همین کوره نگاه خواهیم کرد و به جای بررسی ساختمان و اجزای آن، بررسی میکنیم که کوره واگنی گازسوز در چه فرآیندهای عملیات حرارتی فولاد مورد استفاده قرار میگیرد و برای هر فرآیند چه الزامات حرارتی و کنترلی دارد.
اگر مسئله شما انتخاب و خرید این نوع کوره است، مقاله سوم نیز به موضوع مهم دیگری میپردازد: چگونه یک سازنده مناسب کوره واگنی عملیات حرارتی را انتخاب کنیم و هنگام دریافت پیشنهاد فنی و مالی از سازندگان، به چه نکاتی توجه کنیم؟
گروه صنعتی و مهندسی مهار ( زیر مجموعه هلدینگ گروه مهندسی نگار تامین ) با بیش از ۳۵ سال سابقه اجرایی ، آمادگی خود را برای جذب سفارشات ساخت کوره های واگنی عملیات حرارتی اعلام می نماید. در صورت نیاز به خرید کوره واگنی عملیات حرارتی و انتخاب شرکت سازنده کوره و جهت کسب اطلاعات بیشتر می توانید از طریق شماره های مندرج در بخش تماس با ما ارتباط برقرار کنید.
