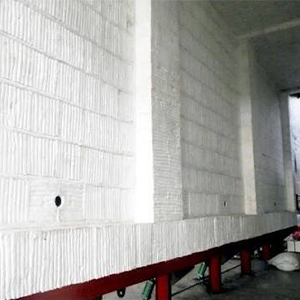

مدولهای سرامیکی (Ceramic Fiber Modules) که با نامهای Z-Block، Folded Module یا Ceramic Fiber Module شناخته میشوند، امروزه پرکاربردترین سیستم عایقکاری در کورههای صنعتی ، کورههای عملیات حرارتی، کورههای پتروشیمی، ریفرمرها و انواع کورههای با دمای بالا هستند.
دلیل محبوبیت این سیستمها عبارت است از:
- کاهش مصرف انرژی
- کاهش وزن نسوز کوره
- سرعت بالای نصب
- کاهش زمان تعمیرات
- مقاومت عالی در شوک حرارتی
- امکان تعویض سریع بخشهای آسیبدیده
اما باید توجه داشت که کیفیت عملکرد مدولهای سرامیکی بیش از آنکه به کیفیت خود مدول وابسته باشد، به نحوه نصب صحیح آنها بستگی دارد. کوچکترین اشتباه در جانمایی انکرها، جهت نصب مدول یا نحوه آزادسازی تسمههای فشردهکننده میتواند باعث ایجاد درزهای حرارتی و کاهش عمر نسوز شود.
مدول سرامیکی Z-Block چیست؟
مدول سرامیکی در واقع از فشردهسازی پتوی سرامیکی سوزن کاری شده (Needled Ceramic Fiber Blanket) ساخته میشود.
در زمان تولید، پتوهای سرامیکی تحت فشار قرار میگیرند و به وسیله تسمه در حالت فشرده نگه داشته میشوند.
پس از نصب در داخل کوره و باز شدن تسمهها، الیاف تمایل دارند به حالت اولیه خود بازگردند و همین خاصیت باعث میشود مدولها به یکدیگر فشار وارد کرده و یک لایه تقریباً بدون درز ایجاد کنند.
تجهیزات مورد نیاز برای نصب مدولهای سرامیکی
قبل از شروع عملیات نصب باید تجهیزات زیر آماده باشند:
ابزارهای جوشکاری
- دستگاه Stud Welding
- دستگاه جوش برق
- الکترود استیل نسوز
ابزارهای نصب
- آچار مخصوص نصب مدول
- آچار بکس بلند
- چکش پلاستیکی
- متر و تراز
- شابلون جانمایی انکر
تجهیزات ایمنی
- ماسک تنفسی P2 یا P3
- عینک ایمنی
- دستکش نسوز
- لباس کار آستین بلند
مرحله اول: بازرسی بدنه کوره
قبل از هر اقدامی باید وضعیت پوسته فلزی کوره بررسی شود.
مواردی که باید کنترل شوند:
- تابیدگی ورقها
- خوردگی شدید
- ترکهای جوش
- نقاط داغ قبلی
- استحکام سازه فلزی
هرگونه عیب در پوسته باید قبل از نصب مدول برطرف گردد.
مرحله دوم: زنگزدایی سطح پوسته
یکی از مهمترین مراحل نصب که اغلب نادیده گرفته میشود، آمادهسازی سطح فلزی است.
باید تمام موارد زیر حذف شوند:
- زنگزدگی
- پوستههای اکسیدی
- چربی
- روغن
- رنگهای قدیمی
معمولاً از فرز سیمی یا سندبلاست برای این کار استفاده میشود.
هدف این مرحله ایجاد سطح مناسب برای جوشکاری انکرها است.
مرحله سوم: علامتگذاری محل انکرها
پس از آماده شدن سطح فلزی، نقشه جانمایی مدولها روی بدنه کوره منتقل میشود.
در این مرحله:
- خطوط افقی مشخص میشوند.
- خطوط عمودی مشخص میشوند.
- محل دقیق هر انکر علامتگذاری میشود.
خطای جانمایی انکرها نباید از چند میلیمتر بیشتر باشد زیرا موجب ناهمراستایی مدولها خواهد شد.
مرحله چهارم: جوشکاری انکرها
انکرها ستون فقرات سیستم عایقکاری مدولی هستند.
معمولاً از موارد زیر استفاده میشود:
- SS304
- SS310
- SS310S
نوع آلیاژ بستگی به دمای کاری کوره دارد.
نکات مهم جوشکاری
- انکر باید کاملاً عمود بر پوسته نصب شود.
- هر جوش باید تست چکشی شود.
- سربارهها کاملاً پاک شوند.
- رزوهها نباید آسیب ببینند.
پس از اتمام جوشکاری تمام انکرها باید مجدداً کنترل شوند.
مرحله پنجم: نصب لایه پشتیبان (Backup Layer)
در اکثر طراحیهای حرفهای، قبل از نصب مدولها یک یا دو لایه پتوی سرامیکی روی پوسته به صورت لایه ای نصب میشود.
معمولاً:
- ضخامت هر لایه ۲۵ تا ۵۰ میلیمتر
- درزها حداقل ۱۰۰ میلیمتر از هم فاصله داشته باشند
- اتصال به صورت اورلپ انجام شود
این لایه باعث کاهش پلهای حرارتی و افزایش راندمان عایق میشود.
مرحله ششم: نصب اولین مدول
در این مرحله مدول فشردهشده از بستهبندی خارج میشود.
نکته مهم:
تسمههای فشردهکننده نباید در این مرحله باز شوند.
مدول هنوز باید در حالت فشرده باقی بماند.
مرحله هفتم: اتصال مدول به انکر
مراحل به ترتیب زیر انجام میشود:
- لوله راهنما روی انکر قرار میگیرد.
- سوراخ مرکزی مدول با انکر هممحور میشود.
- مدول تا انتها روی بدنه فشرده میشود.
- مهره توسط آچار بلند بسته میشود.
- گشتاور مناسب اعمال میشود.
در این مرحله مدول کاملاً به پوسته متصل شده است.
مرحله هشتم: نصب مدولهای مجاور
مدولها باید به صورت ردیفی نصب شوند.
دو آرایش رایج عبارتند از:
Soldier Course
درزها در امتداد خطوط مستقیم قرار میگیرند.
Parquet Pattern
درزها به صورت شطرنجی پخش میشوند.
آرایش شطرنجی معمولاً عملکرد حرارتی بهتری ایجاد میکند و احتمال ایجاد مسیر نشت حرارت را کاهش میدهد.
مرحله نهم: نصب نوارهای جبرانی (Compensation Blanket)
بین ردیفهای مدول معمولاً نوارهای پتوی سرامیکی فشرده قرار داده میشود.
وظایف این نوارها:
- جذب انقباض حرارتی
- جلوگیری از تشکیل درز
- جلوگیری از ایجاد Heat Bridge
این مرحله در بسیاری از پروژهها حذف میشود اما تأثیر زیادی بر طول عمر نسوز دارد.
مرحله دهم: خارج کردن لوله مرکزی
پس از محکم شدن مدول:
- لوله پلاستیکی مرکزی خارج میشود.
- فضای خالی نمایان میشود.
این فضا نباید خالی باقی بماند.
مرحله یازدهم: پر کردن حفره مرکزی
فضای ایجادشده با موارد زیر پر میشود:
- پتوی سرامیکی
- فایبر بالک
- قطعات الیاف سرامیکی
هدف حذف کامل مسیرهای عبور حرارت است.
مرحله دوازدهم: آزادسازی تسمههای فشردهکننده
این مهمترین مرحله نصب مدول است.
در این مرحله:
- تسمهها بریده میشوند.
- مدول شروع به انبساط میکند.
- فشار جانبی بین مدولها ایجاد میشود.
به دلیل همین فشار است که سیستم Z-Block تقریباً بدون درز عمل میکند.
مرحله سیزدهم: بازرسی نهایی
قبل از راهاندازی کوره باید موارد زیر بررسی شوند:
✓ عدم وجود درز باز
✓ همسطح بودن مدولها
✓ محکم بودن انکرها
✓ پر بودن حفرهها
✓ عدم آسیب الیاف
✓ صحت جهت فشردگی مدولها
✓ صحت نصب نوارهای جبرانی
✓ عدم وجود نقاط لق یا آویزان
اشتباهات رایج در نصب مدول سرامیکی
نصب با جهت اشتباه الیاف
باعث باز شدن درزها در اولین سیکل حرارتی میشود.
فاصله نامناسب انکرها
باعث افتادن یا شل شدن مدولها میشود.
باز کردن زودهنگام تسمهها
نصب را بسیار دشوار میکند.
حذف لایه بکآپ
دمای پوسته را افزایش میدهد.
پر نکردن سوراخ مرکزی
ایجاد Hot Spot روی بدنه کوره.
عدم استفاده از نوار جبرانی
کاهش عمر نسوز و افزایش نشت حرارت.
نتیجهگیری
نصب مدولهای سرامیکی Z-Block فرآیندی است که از آمادهسازی پوسته فلزی آغاز شده و با جانمایی دقیق انکرها، نصب لایه پشتیبان، نصب مدولها، پر کردن حفرههای مرکزی و آزادسازی کنترلشده تسمههای فشردهکننده تکمیل میشود. اگر تمامی مراحل مطابق استاندارد اجرا شوند، یک پوشش عایق یکپارچه، کموزن و با راندمان بسیار بالا ایجاد خواهد شد که میتواند مصرف انرژی کوره را به میزان قابل توجهی کاهش داده و عمر نسوز را نسبت به روشهای سنتی افزایش دهد.
