چراغ سیگنال تابلویی یک نمایشگر وضعیت نوری است که بر روی تابلوهای برق به منظور آگاه‌سازی اپراتور تابلو از وضعیت های مختلف فرمان های اعمال شده یا اتصالات الکتریکی داخل تابلو استفاده می گردد.

چراغ های سیگنال برای نمایش اتصال سه فاز اصلی تابلو برق، نمایش برخی پیام های اخطار و هشدار و نیز مشخص نمودن وضعیت عملکردی برخی از قطعات استفاده می گردد.

انواع چراغ سیگنال

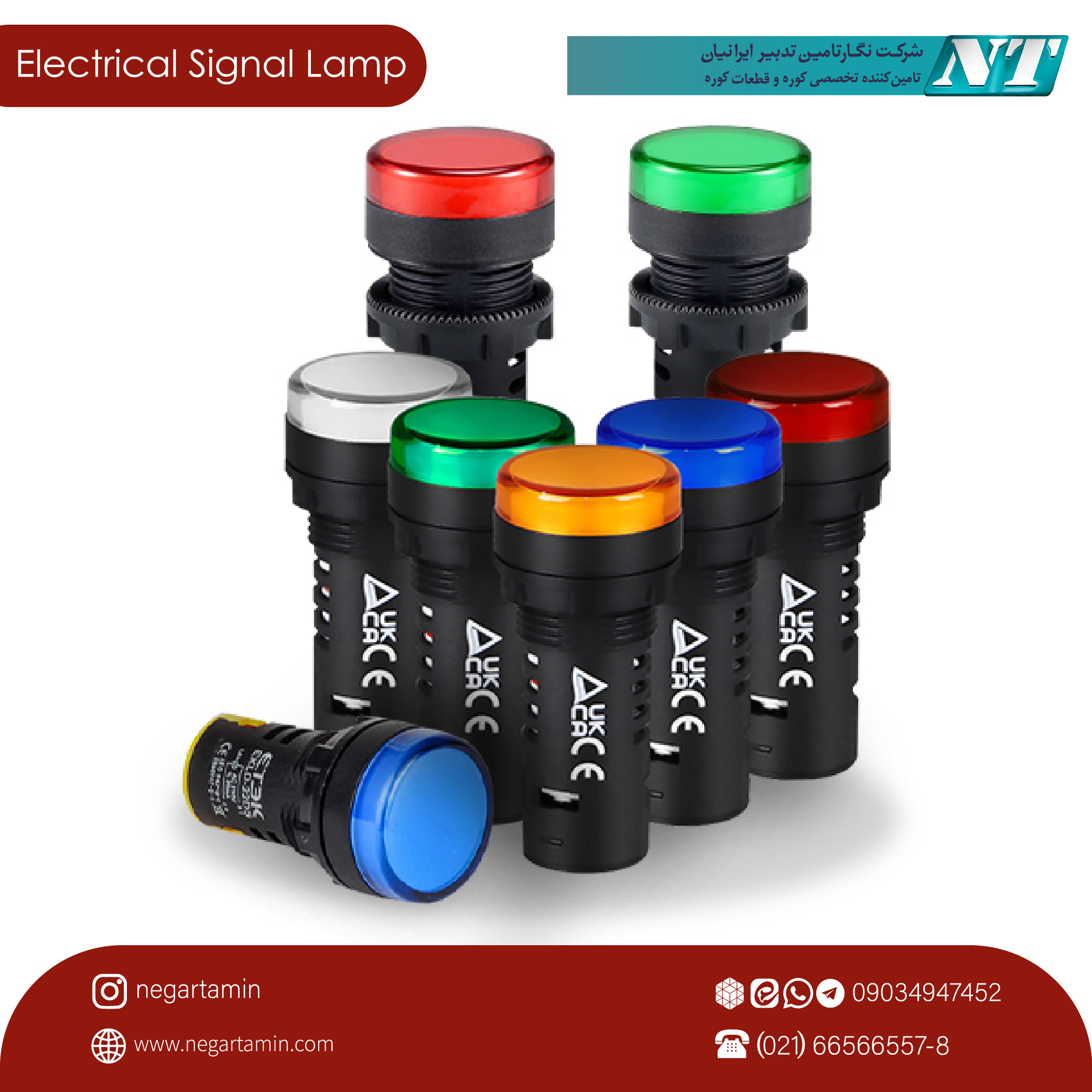

چراغ های سیگنال قدیمی از نوع لامپی می باشند که در مدل های جدید از نوع LED استفاده می گردد. طول عمر چراغ های سیگنال LED بیشتر از نوع لامپی می باشد. چراغ های سیگنال در پنج رنگ قرمز، زرد(نارنجی)، سبز، آبی و سفید موجود می باشند که بر اساس نوع پیام ارسالی از رنگ های مختلف استفاده می گردد.

در تابلوهای برق صنعتی، از چراغ سیگنال قرمز، زرد و سبز برای نمایش سه فاز ورودی تابلو استفاده می گردد که روشن بودن آنها بیانگر برقراری اتصال سه فاز اصلی می باشد.

ولتاژ کاری چراغ های سیگنال تابلویی

ولتاژ کاری چراغ های سیگنال ۲۴ ولت یا ۲۲۰ ولت جریان های متناوب(AC)یا مستقیم(DC) موجود می باشند. در برخی ازموارد محدود از ولتاژهای ۴۸ ولت یا ۱۱۰ ولت نیز استفاده می گردد.

مشخصات فنی چراغ های سیگنال

جنس بدنه چراغ های سیگنال معمولا از پلاستیک فشرده یا همان باکالیت می باشد. در برخی از موارد از نوع بدنه فلزی هم استفاده می گردد.

رنج دمای کارکرد چراغ های سیگنال از ۲۵- درجه سانتی گراد تا ۵۵ درجه سانتی گراد می باشد.

به طور متوسط طول عمر چراغ های سیگنال برای ۳۰ هزار ساعت پیش بینی می گردد.البته این مدت یک برآورد تخمینی بوده و کاملا دقیق نمی باشد.

جریان مصرفی چراغ های سیگنال در حدود ۲۰ میلی آمپر می باشد. قطر مناسب برای ایجاد سوراخ بر روی تابلو به منظور نصب چراغ سیگنال ۱۶ یا ۲۲ میلی‌متر می باشد.

اخیرا سری جدیدی از چراغ های سیگنال دیجیتال به بازار عرضه شده است که قابلیت نمایش عدد بر روی صفحه چراغ سیگنال موجود می باشد و امکان نمایش کمیت های مختلف نظیر ولتاژ، جریان، دما، تایمر، شمارنده و فرکانس بر روی آنها می باشد.

استفاده هرچه بیشتر از چراغ های سیگنال بر روی تابلو برق به اپراتور تابلو کمک می نماید تا اطلاع بهتری از وضعیت های مختلف را داشته باشد.

تقسیم بندی رنگ چراغ های سیگنال

معمولا طراح تابلو برق از چراغ های سیگنال رنگ قرمز جهت نمایش وضعیت غیر عادی و اخطار خطر و از چراغ های سیگنال سبز رنگ برای نمایش وضعیت عادی و از رنگ زرد (نارنجی) جهت هشدار استفاده می نماید.

نکات مهم در خرید چراغ سیگنال

• قیمت
• برند تجاری
• میزان نوردهی
• سایز چراغ سیگنال
• تعداد LED داخلی
