انواع ترموکوپل نوع K

ترموکوپل های نوع K بسته به دما و شرایط کاری آنها به چند نوع مختلف طبقه‌بندی می گردند. گروه اول ترموکوپل های میله ای کلاهک دار با غلاف سرامیکی می باشند. گروه دوم ترموکوپل های کلاهک دار با غلاف فلزی بوده و گروه سوم ترموکوپل های پرابی سوکتی با سنسور فلکسیبل می باشند که هرکدام به‌طور جداگانه معرفی شده اند.

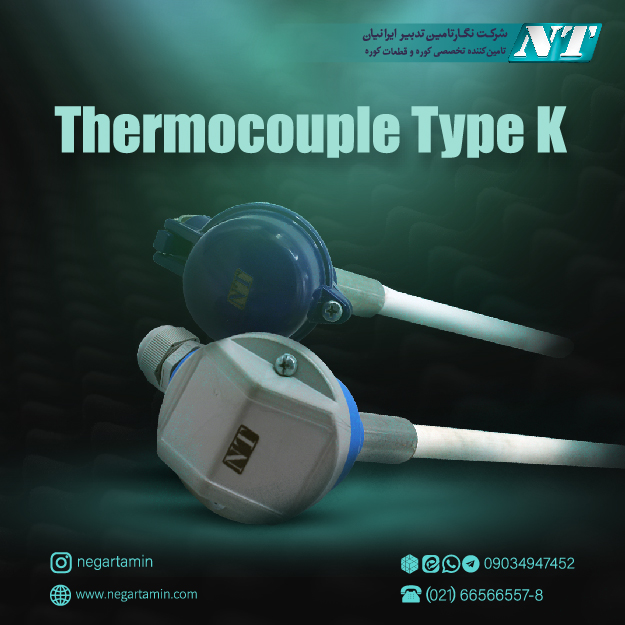

ترموکوپل نوع K با غلاف سرامیکی آلومینایی

در ترموکوپل های نوع K  تولید شده توسط شرکت نگارتامین ، سیم های مغزی استفاده شده از آلیاژ نیکل کروم (Ni Cr) در پایه مثبت و نیکل آلومینیوم  (Ni Al) در پایه منفی با خاصیت آهنربایی میباشند. سیم مغزی استفاده شده محصول شرکت Rescal  فرانسه تحت مالکیت شرکت Aperam  میباشد که از کیفیت مطلوب و پایداری رفتاری مناسب برخوردار  میباشد.

جنس غلاف ترموکوپل نوع K

جنس غلاف سرامیکی  بیرونی ترموکوپل از نوع آلومینایی با خلوص ۶۰%  اکسید آلومینیوم  (Al₂ O₃) بوده و محصول شرکت Umicore  بلژیک میباشد. این نوع از غلاف با نام های تجاری پیتوگراس  (Pythagoras) یا KER 610  یا  C610  در بازارهای جهانی معروف میباشد.

حداکثر دمای کاری ترموکوپل نوع K

حداکثر دمای کاربردی بلند مدت  (Long Term) برای این نوع از ترموکوپل ۱۱۰۰ درجه سانتی گراد و برای کاربردهای کوتاه مدت (Short Term) تا ۱۱۵۰ درجه سانتی گراد پیشنهاد میگردد.

معایب ترموکوپل K چیست؟

در ترموکوپل های نوع K به لحاظ استفاده از سیم مغزی نیکل کروم ، پدیده اکسیداسیون در محل جوش اتصال ترموکوپل در دماهای بالا بسیار شایع بوده و موجب طول عمر کم این نوع از ترموکوپل میگردد که منجر به بروز خطای نمایش دما و لزوم تعمیرات زیاد ترموکوپل میگردد که این موضوع باعث ایجاد هزینه های اضافی برای بهره‌برداری از این نوع ترموکوپل میگردد. لذا توصیه میگردد برای کاربردهای مداوم در دماهای بالاتر از ۱۱۰۰ درجه سانتی گراد از ترموکوپل های با سیم مغزی از جنس پلاتین رادیوم استفاده گردد (ترموکوپل نوع S ملاحظه گردد). در خاتمه یاد آوری می گردد که بیش از ۷۰۰ عدد ترموکوپل های نوع K این شرکت تاکنون در حال کار در شرکت های مختلف میباشد.

بسته بندی

به منظور حفاظت کامل از ترموکوپل ها در مقابل شکستگی ، هر ترموکوپل در سه لایه بسته بندی میگردد. لایه اول شامل استفاده از یک لوله از جنس فوم بوده که غلاف سرامیکی در داخل آن قرار میگیرد و سپس در داخل یک لوله از جنس پلیکا (pvc) که ازجنس سخت و غیر منعطف میباشد قرار داده خواهد شد و در نهایت توسط یک لایه از پلاستیک حبابدار بسته بندی خواهد شد.

شرکت نگار تامین این افتخار را دارد که تاکنون بیش از ۲۰۰۰ ترموکوپل نوع K تولیدی توسط این شرکت در واحدهای بزرگ صنعتی کشور نصب و در حال کار می باشد.
